BVS Report는 Main Module에서 저장한 계측 파일을 확인하고 보고서 형태로 출력하는 MS Windows 10/11용 application software입니다.  BVS Report는 아래 그림과 같이 Event List와 Analysis Report화면으로 구성되어 있습니다.

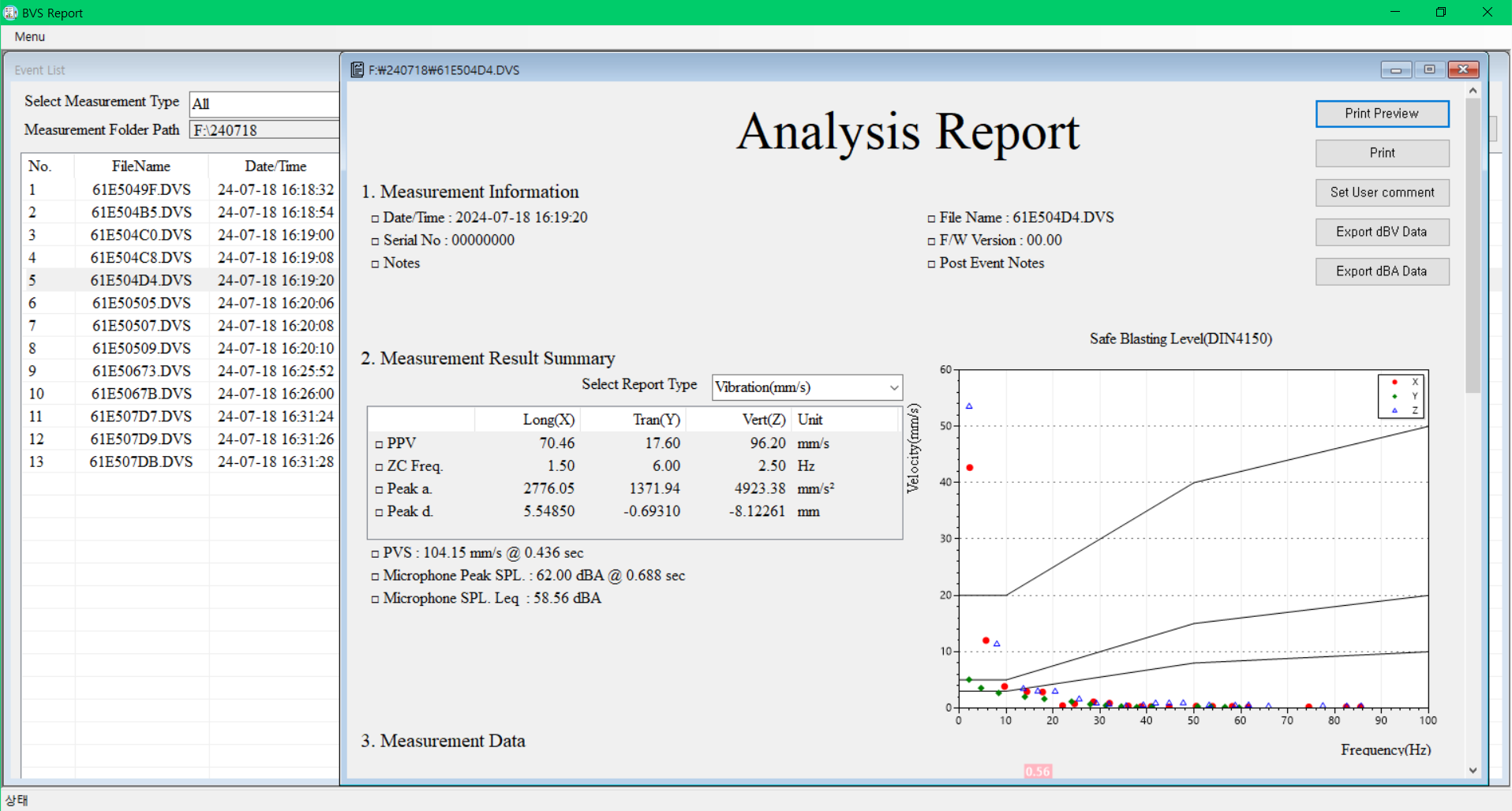

[그림] BVS Report  화면

1. Event List

  Event List 기능은  계측 Folder를 선택하여 Event List를 Load 한다.  Load된 Event List에서 계측파일을 double click하면 선택한 계측 파일의 Analysis Report 화면이 나타난다.

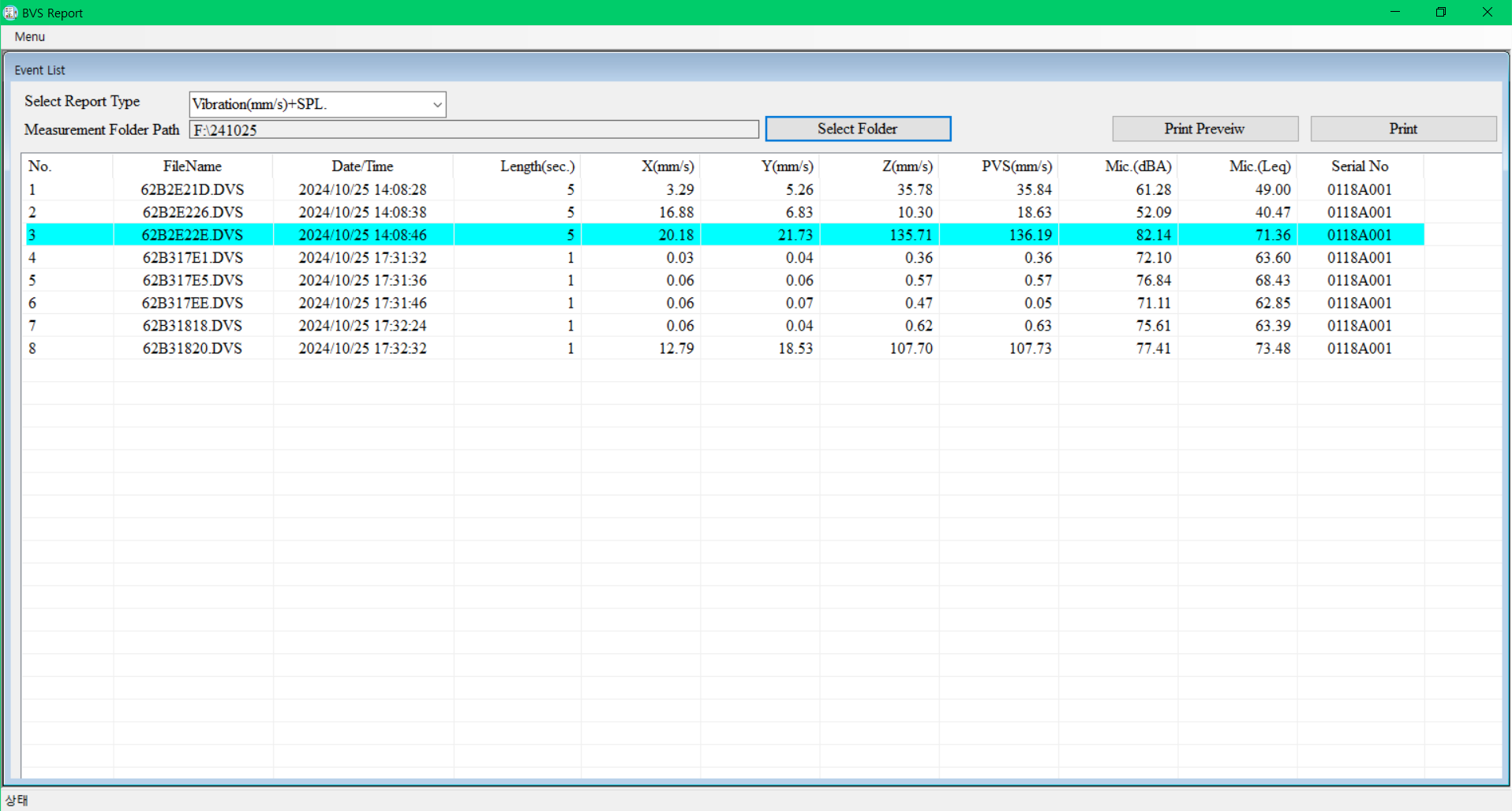

[그림]BVS Report – Event List 화면

(1) Select Measurement Type

출력할 Event List Report의 Event List Report type을 선택하는 기능입니다.

 - Vibration(mm/s) + SPL.: Measurement Folder Path에 저장된 계측파일 중 Vibration(mm/s) 또는 SPL.을 표시할 수 있는 file의 계측 결과를 Event List에 출력

 - Vibration(dBV)+SPL.: Measurement Folder Path에 저장된 계측파일 중 Vibration(dBV) 또는 SPL.을 표시할 수 있는 file의 계측 결과를 Event List에 출력

 - SPL.: Measurement Folder Path에 저장된 계측파일 중 SPL.을 표시할 수 있는 file의 계측 결과를 Event List에 출력

 - Vibration(mm/s, dBV) + SPL.: Measurement Folder Path에 저장된 계측파일 중 Vibration(mm/s) 또는 Vibration(dBV), 그리고 SPL.을 표시할 수 있는 file의 계측 결과를 Event List에 출력

※ Vibration(mm/s, dBV) + SPL. Report type에서 Event List에 표시되는 항목을 수정하려면 IV.3.Menu의 (1) Setting Report에서 Event List Report 부분의 Select Report Type의 Check Box를 선택하면 됨

(2) Measurement Folder Path 및 Select Folder

Select Folder  버튼으로 선택된 Measurement Folder Path를 표시하고, 선택 한 Measurement Folder Path내의  Measurement File 들이 (1) Select Measurement Type에서 선택한 Report type에 맞게 Event List로 나타납니다.

※ Event List를 편집하려면  Measurement Folder내의 불필요 한 Measurement File을 삭제하여야 함.

(3) Print Preview

선택된 Event List Report의 인쇄 미리보기 기능

(4) Print

선택된 Event List Report의 인쇄기능

2. Event Analysis Report

Event Analysis Report는 Event List화면에서 선택된 계측파일의 세부 Data를 확인하고 Report를 출력하는 기능입니다.

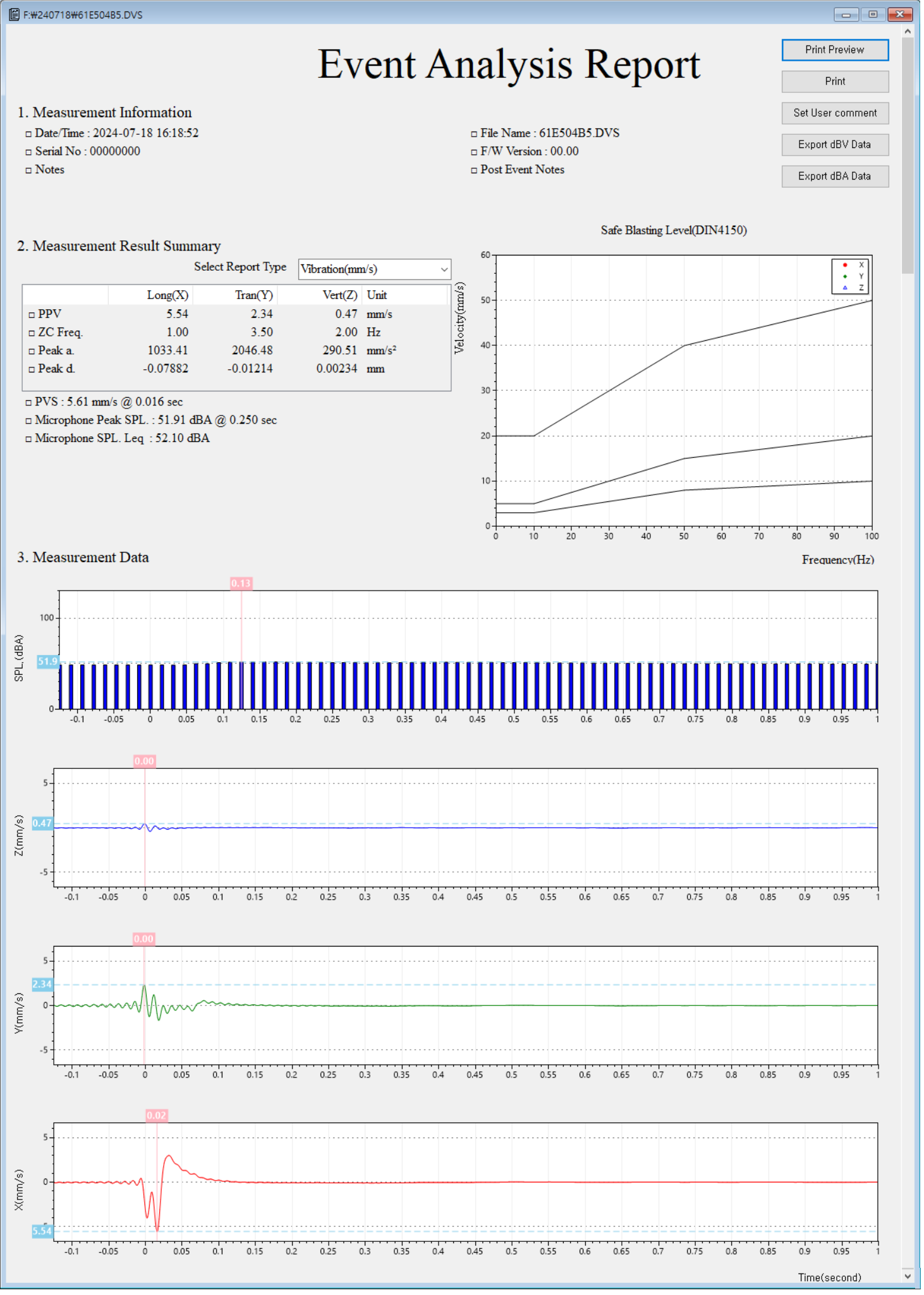

[그림] Event Report 화면

(1) Select Report Type

선택된 계측파일의 Report Type을 변경하는 기능으로 선택한 Option에 따라 출력되는 계측 Data Graph를 선택할 수 있습니다.

- Vibration(mm/s): Vibration 단위가 mm/s로 Velocity 기반의 Analysis Report 출력

※ Peak a. 및 Peak d. 그리고 Safety Blasting Level의 분석시간은 초기 1초임

- Vibration(dBV): Vibration의 단위가 dBV로 Acceleration 기반의 Analysis Report 출력

- SPL.(dBA): Microphone SPL(Sound Pressure Level)  Analysis Report 출력

(2) Print Preview

선택된 Event Analysis Report의 인쇄 미리보기 기능

(3) Print

선택된 Event Analysis Report의 인쇄기능

(4) Set User Comment

Event Analysis Report의 Post Event Notes에 표시되는 내용 편집하는 기능

(5) Export dBV Data

Event Analysis Report의 Vibration dBV 계측 data를 text file로 저장하여 사용자가 다른 application에서 계측 data를 사용할 수 있게 하는 기능

(6) Export dBA Data

Event Analysis Report의 Microphone SPL. dBA 계측 data를 text file로 저장하여 사용자가 다른 application에서 계측 data를 사용할 수 있게 하는 기능
