Help Menu는 계측기 정보 확인 및 조작에 필요한 부가적인 환경변수를 설정하는 Menu입니다.  Help Menu의 주요 Function Page간의 관계는 아래 그림과 같습니다.

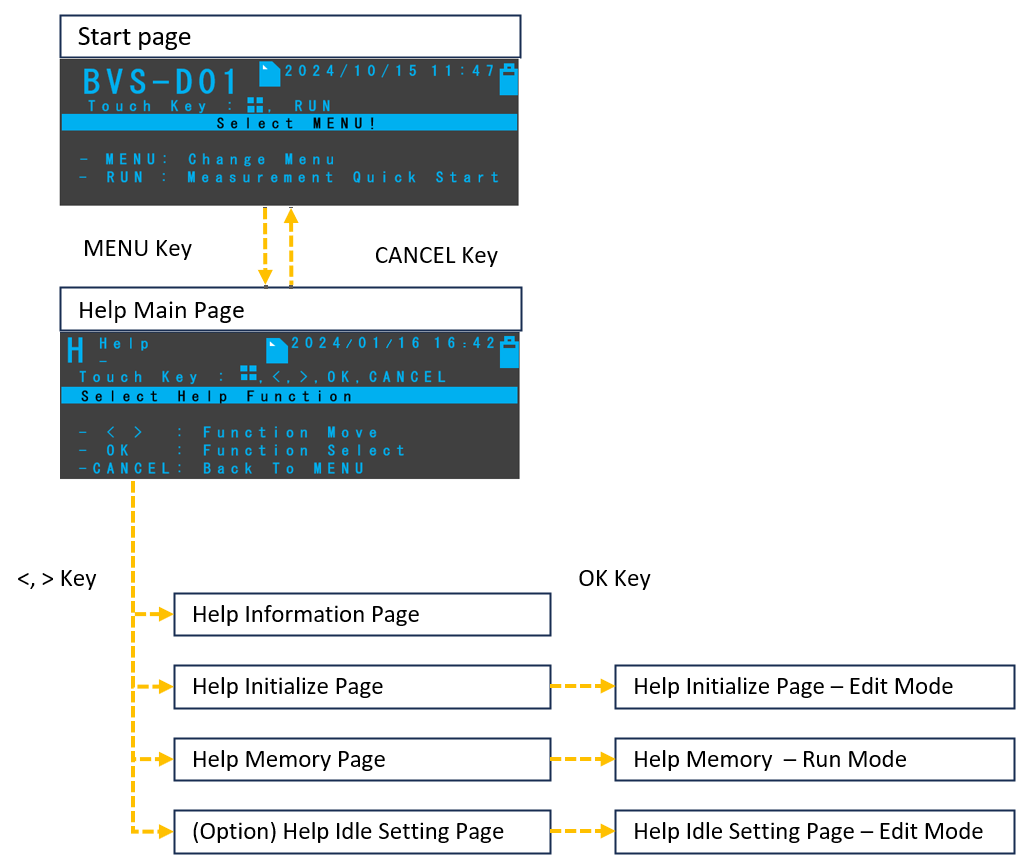

[그림] Help Menu page 간 관계도

Help  Menu의 사용순서는 다음과 같습니다.

- Help Menu 선택: Start page에서 Menu Line에 Help이 나타날 때까지 MENU Key를 touch

-  Help Function 선택:  <,> Key를 touch하여 사용할 Function을 선택

- Edit Mode 또는 Run Mode전환:  OK Key를 touch하여 전환,  Edit모드의 경우 변경할 수 있는 변수가 [  ]로 나타나고, Run Mode의 경우 해당 Function이 실행 됨

- 설정 값 변경: <,> Key를 이용하여 변경하려는 변수에 Focus를 위치시키고, ∧∨ Key를 이용하여 설정 값을 변경

- 설정 값 저장: OK Key를 touch하여 Edit Mode변경된 값을 저장

(1) Information Page

Help  Menu의 Information Function Page는 계측기의 정보를 확인하는 기능으로 Firmware version및 Serial No. 등을 확인할 수 있습니다.

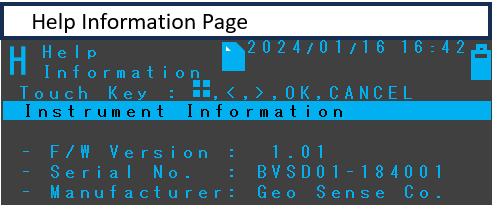

[그림]  Help Information page

(2) Initialize Page

Help  Menu의 Initialize Function은 계측기 조작 시 사용되는 시스템 및 사용자 설정정보를 초기화 하는  Function Page입니다.

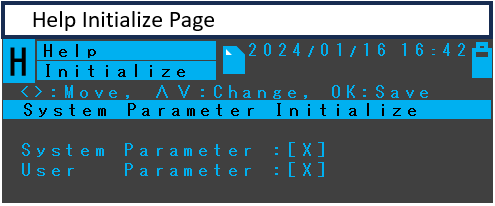

[그림] Help Initialize Page

- System 및 User Parameter 중 초기화 할 항목을 선택(Default: X, 설정 값:  O or X)

(3) Memory Page

Help  Menu의 Memory Function Page는 계측 시 저장되는 Memory 관리하는 기능으로 메모리 사용정보 확인 및 Memory device format 기능이 있습니다.

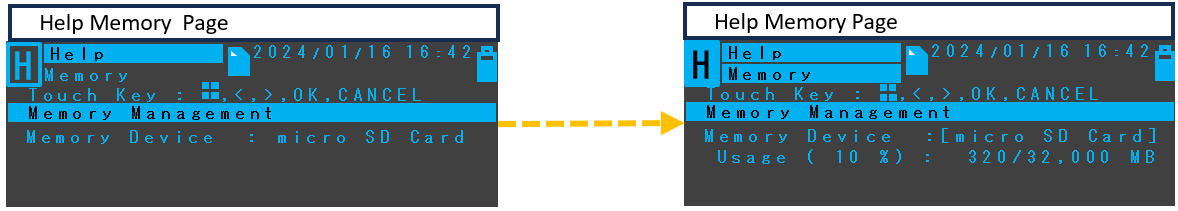

[그림] Help Memory Page

- Running Mode에서 Memory Device를 선택하면 해당 Memory Device의 용량 및 사용량을 확인할 수 있음

   - MENU Key를 Touch하면 Format 모드로 전환되어 Format 기능을 사용할 수 있음

     ※ Format Mode로 전환되면 System Message Line에   On 표시가 나타나며, System Message에 따라 Touch Key를 입력하면 Format 작업이 실행됨

    - 안정적인 계측 Data 저장을 위해 주기적인 Memory Format이 필요함

     ※ micro SD Card를 사용할 경우 안정적인 계측 Data 저장을 위해 제조사에서 공급 또는 지정한 제품사용을 권장함.

(4) Idle Setting Page

Help  Menu의 Idle Setting Function은 Option 사양으로 지속적인 계측이 필요 없는 경우 시간단위로 계측기의 상태를 Idle 상태로 전환하였다가 설정시간이 종료되면 다시 계측을 시작하는 기능을 설정하는 Page입니다.  Idle 상태로 전환후에는 계측과 직접적인 관련 없는 계측 file copy 등의 보조적인 작업을 수행할 수 있습니다.

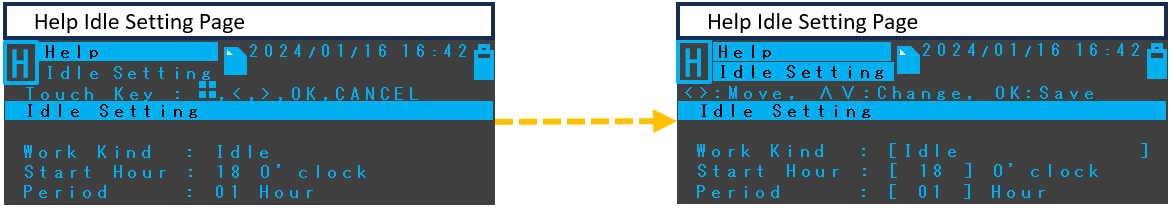

[그림] Help Idle Setting Page

- Work Kind: Idle 상태에서 추가로 실행할 작업을 선택 (Not Use, Idle, Run Assistant F/W)

- Start Hour: Measurement Running 상태에서 Idle 상태로 전환하는 시간을 설정

- Period: Idle 상태를 유지하는 시간을 설정, Period에 설정한 시간이 경과하면 다시 Measurement Running 상태로 다시 전환된다.

※ Period를 00으로 설정 시 Work Kind 작업을 실행한 상태로 계속유지

※ 인가된 사용자만 사용할 수 있는 기능임
