Setup Menu는 계측 및 계측기 운영에 필요한 변수를 설정하는 Menu이다. Setup Menu의 주요 Function Page간의 관계는 아래 그림과 같습니다.

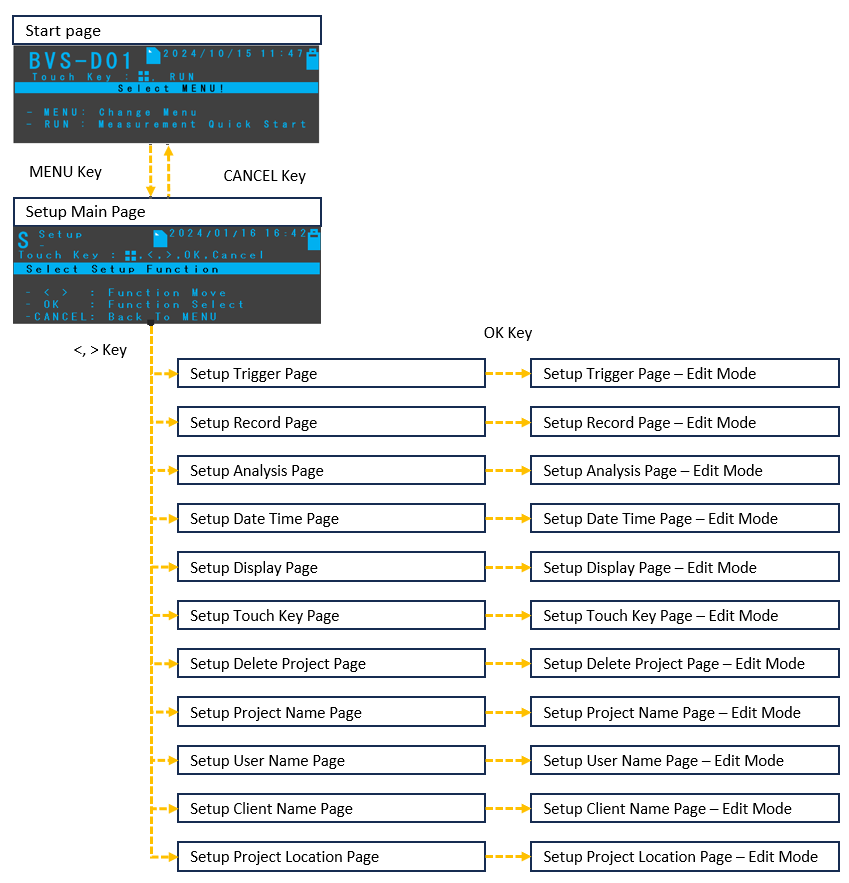

[그림]  Setup Menu Page간 관계도

 Setup Menu의 사용순서는 다음과 같습다.

- Setup Menu 선택: Start page에서 Menu Line에 Setup이 나타날 때까지 MENU Key를 touch

- Setup Function 선택:  <> Key를 touch하여 사용하려는 Function을 선택

- Edit Mode 전환: OK Key를 touch하여 전환, 변경할 수 있는 항목이 [  ]로 나타남

- 설정 값 변경: <> Key를 이용하여 변경하려는 항목에 Focus를 위치시키고, ∧∨ Key를 이용하여 설정 값을 변경

- 설정 값 저장: OK Key를 touch하여 변경된 값을 저장

(1) Trigger Page

Setup Menu의 Trigger Function은 Measurement One Time mode/ Repeat mode/Manual mode에서 파일 저장 시작하는 계측 값을 설정하는 Function Page입니다.

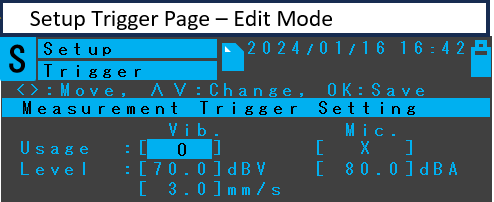

[그림] Setup Trigger Page

- Usage: Trigger 사용여부 설정(O/X)

- Level: Trigger 사용 시 계측 Data를 메모리에 저장 시작 할 Vibration(dBV or mm/s)  Level및 Microphone의 SPL. Level 설정

(2) Record Page

Setup Menu의 Record Function은 계측파일 저장에 관련된 변수를 설정하는 Function Page입니다.

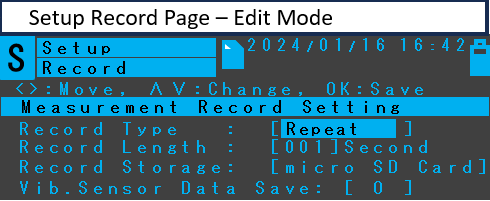

[그림] Setup Record Page

- Record Type: 계측파일 저장주기 설정

. One Time: 계측 값이Trigger Level 이상일 때 Record Time만큼 한번 만 저장하고 멈추는 모드

. Repeat: 계측 값이Trigger Level 이상일 때 Record Time 만큼 반복해서 저장하는 모드

. Always: Trigger Level 값과 상관없이 설정된 시간(분)단위로 계속 계측 값이 저장되는 모드

. Manual: Trigger Level 값과 상관없이 사용자의 Key 입력으로 Record Time에 설정된 값 만큼 저장하는 모드

- Record Length: 저장시간 설정

  . One Time / Repeat / Manual Mode : 초단위로 시간설정

  . Always Mode: 분 단위로 시간 설정

- Record Storage: 계측파일 저장매체 선택(micro SD Card / Internal Flash)

- Vib. Sensor Data Save: Vibration Sensor Data 저장여부 설정(O/X)

※ 저장매체 특성상(저장용량, 처리속도 등) micro SD Card를 선택하였을 때만 사용할 수 있음

(3) Analysis Page

Setup Menu의 Analysis Function은 계측 시 분석 방법을 설정하는 Function Page입니다.

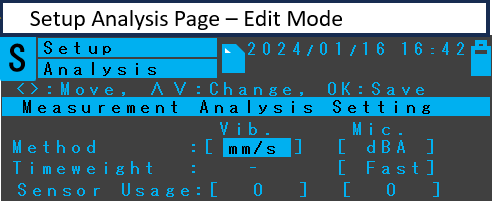

[그림] Setup Analysis Page

- Method: 분석방법 설정

. Vibration: dBV(환경진동) or mm/s(발파진동 + 환경진동)

 ※ mm/s method dBV값 Sampling 주기: 1/8 second

※ dBV method dBV 값 Sampling 주기: 1/8 or 1/16 second, 설정방법 : III.5 (5) 참조

. Mic.: dBA(환경소음+발파소음 측정)

※ dB값 Sampling 주기: 1/32 second

- Timeweight: 동특성조절 설정

.  Mic.: Fast or Slow

- Sensor Usage: Sensor 사용여부를 설정(On / Off)

(4) Date Time Page

Setup Menu의 Date Time Function은 계측기의 날짜 시간을 설정하는 Function Page입니다.

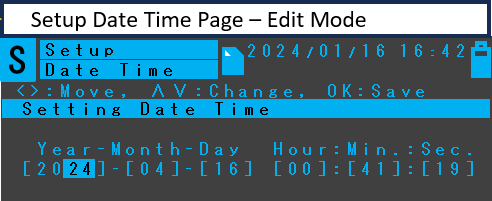

[그림] Setup Date Time Page

-  Year, Month, Day, Hour, Minute, Second등을 설정

(5) Display Page

Setup Menu의 Display Function은 계측기의 화면 표시 방법을 설정하는 Function Page입니다.

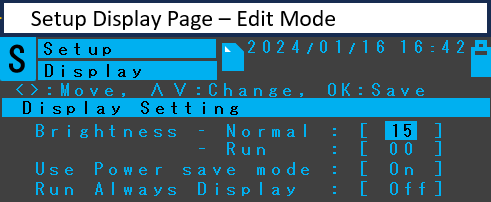

[그림] Setup Display Page

- Brightness: 화면 밝기 설정

. Normal: 일반상태(계측 이외의 상태)일 때 화면 밝기

. Run: 계측 중일 때 화면 밝기(Battery 소모를 줄이려면 0에 가깝게 설정해야 함)

- Use Power save mode: 절전모드 설정(Battery 용량이 20%이하 일 때 화면 밝기 조정을 통해 계측기 사용시간을 늘릴 수 있음)

- Run Always Display: 계측 중일 때 화면 표시여부 설정

. On: 계측 중일 때에도 항상 화면이 켜지는 설정

. Off: 계측 중일 때 화면이 꺼져 있고, File 저장시에만 일정시가 화면이 켜지는 설정으로 배터리 소모를 줄일 수 있다.

(6) Touch Key Page

Setup Menu의 Touch Key Function은 계측기 Touch Key 감도를 설정하는 Function Page입니다.

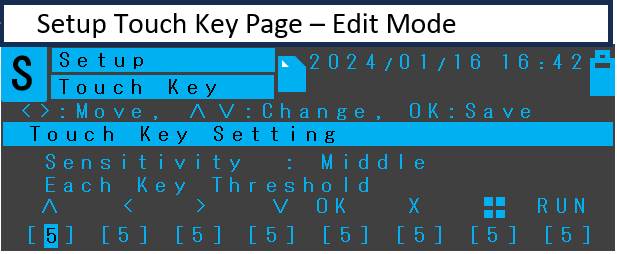

[그림] Setup Touch Key Page

- Sensitivity: 전체적인 Touch Key의 감도 설정

. Range: High / Middle / Low (Default: Middle)

- Each Key Threshold: 각 Touch Key별로 감지되는 기준 값 설정

. Range: 1 ~ 9 (Default: 5)

(7) Delete Project Page

Setup Menu의 Delete Project Function은 계측 Report에 표시되는 Project 정보를 초기화하는 Function Page입니다.

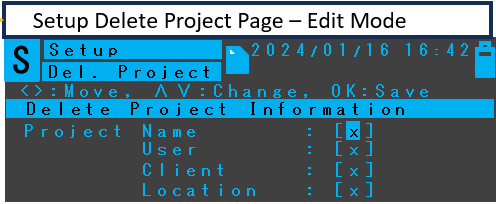

[그림] Setup Delete Project Page

- Project Name, User, Client, Location에서 삭제할 항목을 선택(Default: X, 설정 값 :  O or X)

(8) Project Name Page

Setup Menu의 Project Name Function은 계측 Report에 표시되는 Project Name을 설정하는 Function Page입니다.

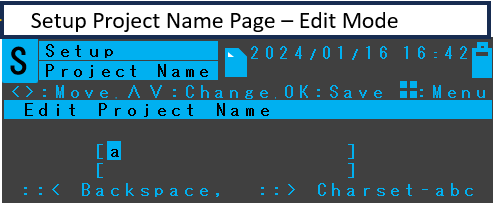

[그림] Setup Project Name Page

- Text 입력: <,> Key를 이용하여 Cursor를 이동하고, ∧,∨ Key를 이용하여 문자를 선택

- MENU Key를 Touch하면 Text 삭제 및 입력문자 Charset을 변경할 수 있음

(9) User Name Page

Setup Menu의 User Name Function은 계측 Report에 표시되는 User Name을 설정하는 Function Page입니다.

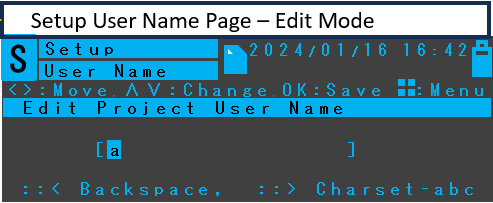

[그림] Setup User Name Page

- Text 입력: <,> Key를 이용하여 Cursor를 이동하고,  ∧,∨ Key를 이용하여 문자를 선택

- MENU Key를 Touch하면 Text 삭제 및 입력문자 Charset을 변경할 수 있음

(10) Client Name Page

Setup Menu의 Client Name Function은 계측 Report에 표시되는 Client Name을 설정하는 Function Page입니다.

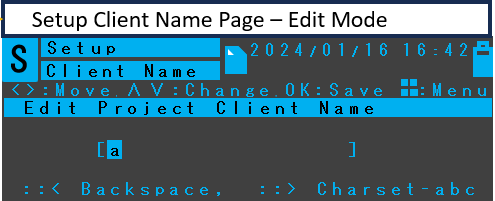

[그림] Setup Client Name Page

- Text 입력: <,> Key를 이용하여 Cursor를 이동하고, ∧,∨ Key를 이용하여 문자를 선택

-  MENU Key를 Touch하면 Text 삭제 및 입력문자 Charset을 변경할 수 있음

(11) Project Location Page

Setup Menu의 Project Location Function은 계측 Report에 표시되는 Project Location을 설정하는 Function Page입니다.

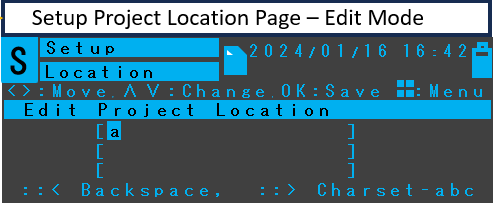

[그림] Setup Project Location Page

- Text 입력: <,> Key를 이용하여 Cursor를 이동하고, ∧/∨ Key를 이용하여 문자를 선택

- MENU Key를 Touch하면 Text 삭제 및 입력문자 Charset을 변경할 수 있음
